메탈넷코리아에서는 경도측정시험기 하나로 비커스:Vickers(HV), 로크웰:Rockwell(HRC), 브리넬:Brinell(HB) 경도 측정이 가능한 비파괴(NDT) 휴대용 초음파 경도시험기(Portable Ultrasonic Hardness Tester)를 선보인다.

30년간 금속.용접산업분야의 정보를 제공한 메탈넷코리아(월간 금속&용접저널)에서는 무역사업부문에서는 중국 합작공장 OEM 생산으로 경도시험기 하나로 비커스:Vickers(HV), 로크웰:Rockwell(HRC), 브리넬: Brinell(HB) 경도 측정이 가능한 비파괴(NDT) 디지털 휴대용 초음파 경도시험기(Portable Ultrasonic Hardness Tester)를 2025년 1월부터 국내 시장에 선보인다.

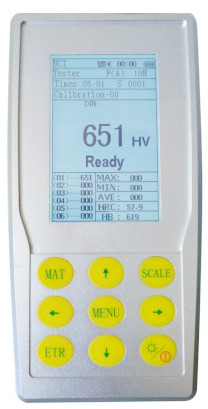

D-10 디지털 초음파 경도시험기



D-10 디지털 휴대용 초음파 경도시험기는 중량 300g 두께 2mm 이상 소형 박판 및 코팅 표면경도 측정에서부터 금형, 압연롤러, 용접구조물에 이루기까지 다양한 시험 편에 대한 비교 경도측정에 사용되는 비파괴(NDT) 측정방식의 표면경도시험기이다.



일반적으로 시험 편에 대한 비교 경도 측정에 사용되는 경도시험기에는 비커스:Vickers(HV), 로크웰:Rockwell(HRC), 브리넬:Brinell(HB), 쇼어:Shore(SH), 리버:Leeb(LH) 경도시험기 등이 있으나 무거운 하중과 큰 압입에 인해 측정 표면에 압흔이 남아 제품에 손상을 초래하고 중량물 및 설치된 기계와 영구적으로 조립된 부품의 경도를 측정할 수 없다.



D-10 초음파 경도시험기(Portable Ultrasonic Hardness Tester)는 초음파 접촉 임피던스(UT) 방법을 적용 한 비파괴(NDT) 측정 방식의 장점은 경도 측정 하중에 의해 발생하는 압흔으로 제품에 불 필요한 손상과 손실을 피할 수 있으며 시험 편에 대한 비교 경도 측정을 수행하며 대형 LCD 디스플레이: 측정 결과, 시간 수, 최대, 최소, 평균 및 편차를 직접 표시하고 높은 정확도(±3%HV, ±3%HB, ±1.5HR), 효율성(빠른 측정: 2초 내 결과), 휴대성(본체 500g), 간편한 조작 등의 장점을 지내고 있다.



D-10 초음파 경도시험기는 플랜지 가장 자리 및 기어 루트 스탬핑, 금형, 샤프트, 막대, 나사, 레일, 시트, 표면 경화된 치형 및 기어 홈 및 테이퍼 부분, 얇은 벽 파이프 및 용기, 휠 및 터빈 로터, 비트 블레이드, 용접부 등 불규칙한 금속, 비철금속, 합금강의 경도 측정이 가능하다.

또한, 용접구조물(탱크, 선체, 교량, 철탑등)의 용접부 경도 측정 및 특정 개구부 깊이, 깊은 움푹 들어간 부분, 볼록한 마크, 더 큰 라디안, 불규칙한 평면 측정이 가능하다.



D-10 초음파경도시험기는 시험 편에 대한 비교 경도측정을 수행하며 필요한 경도 단위로 변환하여 환산 값을 Vickers(HV), Rockwell C(HRC), Rockwell A(HRA), Rockwell B(HRB), Brinell(HB) 경도 값으로 변환하여 나타낼 수 있다.

D-10 휴대용 초음파 경도시험기의 비커스:Vickers(HV), 로크웰:Rockwell(HRC), 브리넬:Brinell(HB)경도 측정 범위는 다음과 같다

* Rockwell C(HRC): 20.3~68;

* Rockwell B(HRB):41~100;

* Rockwell A(HRA): 61~85.6

* Vickers(HV): 80~1599

* Brinell(HB): 76~618

* 인장 강도: 255~2180 N/mm2



D-10 디지털 휴대용 초음파 경도시험기(Portable Ultrasonic Hardness Tester)는 Manual Probe(수동 프로브)와 Motorized Probe(모터식 프로브)를 사용할 수 있다.

D-10 Manual Probe(수동 프로브)	D-10 Motorized Probe(모터식 프로브)

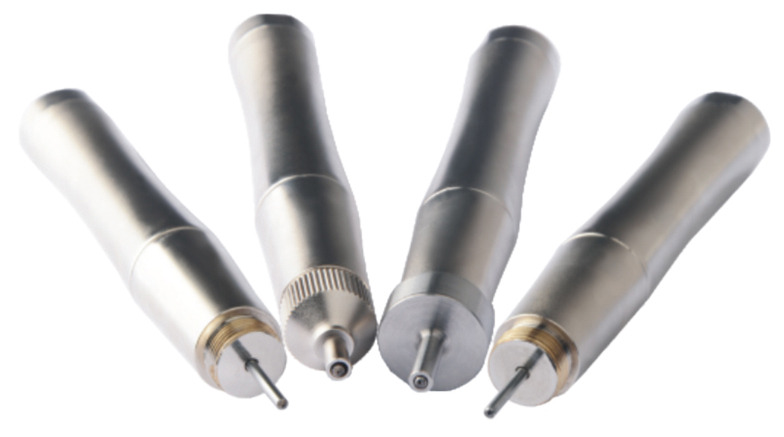

(1) D-10 초음파 경도시험기 수동 프로브(Manual Probe)

※ D-10 수동 프로브 기술 사양



D-10 초음파 경도 시험기의 수동 프로브
Probe Type	HP-1K	HP-2K	HP-5K	HP-10K
Code#	882-311	882-321	882-331	882-341
Remark Optional	Optional	Standard	Optional	Optional
Loading Force	10N	20N	50N	98N
Diameter	22mm	22mm	22mm	22mm
Length	154mm	154mm	154mm	154mm
Oscillating Rod Diameter	2.4mm	2.4mm	2.4mm	2.4mm
Roughness of measuring surface	Ra<3.2um	Ra<5um	Ra<10um	Ra<15um
Min weight of test material	0.3kg	0.3kg	0.3kg	0.3kg
Min thickness of test material	2mm	2mm	2mm	2mm

D-10 초음파 경도시험기 수동 프로브(Manual Probe)

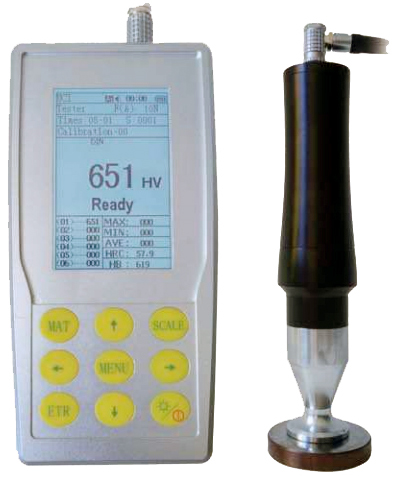

(2) D-10 초음파 경도시험기 모터화 프로브(Motorized Probe)

※ D-10 모터화 프로브 기술 사양

D-10 초음파 경도시험기의 모터화 프로브
Probe Type	MP-300	MP-500	MP-800	MP-1000
Code#	882-221	882-231	882-241	882-251
Remark Optional	Optional	Optional	Optional	Optional
Loading Force	3N	5N	8N	10N
Diameter	46mm	46mm	46mm	46mm
Length	200mm	200mm	200mm	200mm
Oscillating Rod Diameter	3.7mm	3.7mm	3.7mm	3.7mm
Min weight of test material	0.3kg	0.3kg	0.3kg	0.3kg
Min thickness of test material	2mm	2mm	2mm	2mm



D-10 초음파 경도시험기의 모터화 프로브



※ 모터화 프로브(Motorized Probe) 초음파 경도시험기는 보조 장치 없이 정확한 경도 값 얻을 수 있으며 경도 측정 시 잡기 쉬운 뛰어난 인간 공학적 디자인으로 시편의 가장자리와 고정 위치를 빠르고 정확하게 측정할 수 있다.

또한, 미세 압입, 시편에 파괴적 으며 모터 제어, 단일 키로 빠른 측정이 가능하며 수동 프로브로 손 흔들림 오류 제거, 더 높은 정확도와 반복성으로 얇은 조각, 코팅 표면 경도 측정에 더 적합하다.

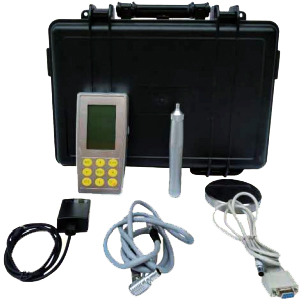

※ D-10 초음파 경도시험기 수동 프로브(Manual Probe) Packing List

D-10 초음파 경도시험기 수동 프로브(Manual Probe) Packing List



Standard Delivery of D10 Packing List
Item	Commodity	Model	Quantity	Remark
1	Instrument Panel	D10	1	2-Year Warranty
2	2KgManual Probe	HP-2K	1	1Year Warranty
3	Probe Cable		1	Consumables, No warranty
4	Recharger		1	Consumables, No warranty
5	Battery		1	Consumables, No warranty
6	Screw driver		1	Consumables, No warranty
7	Carry Case		1	Consumables, No warranty
8	Warranty Card		1	Consumables, No warranty
9	Quality Certificate		1	Consumables, No warranty
10	Operation Manual		1	Consumables, No warranty
11	Calibration Certificate		1	Consumables, No warranty



※ 제품문의; 메탈넷코리아 무역사업부문

    TEL: 041-675-5037

    FAX: 041-675-0280

http://www.businessline.co.kr
