메탈넷코리아에서는 DC-3000C Series E-E Mode(에코 모드)를 사용하여 코팅 또는 페인팅 두께(최대 2mm)를 통해 측정하여 실제 금속 두께만 측정이 가능한 UT-비파괴 초음파 두께측정기(Echoes Ultrasonic Thickness Gauge)를 선보인다.

30년간 금속.용접산업분야의 정보를 제공한 메탈넷코리아(월간 금속&용접저널) 무역사업부문에서는 중국 합작공장 OEM 생산으로 E-E Mode(에코 모드)를 사용하여 코팅 또는 페인팅 두께(최대 2mm)를 통해 측정하여 실제 금속 두께만 측정할 수 있는 DC-3000C Series 에코 모드 UT-비파괴 초음파 두께측정기(Ultrasonic Thickness Gauge)를 선보인다.

DC-3000C Series 에코 모드 UT-비파괴 초음파 두께측정기(Ultrasonic Thickness Gage)는 자동 프로브 인식과 자동으로 제로화하여 블록 내 제로 교정이 필요 없으며 더 크고 읽기 쉬운 LCD를 갖춘 새롭고 개선된 초음파 두께측정기이다.

DC-3000C Series UT-비파괴 초음파 두께측정기는 에코 모드에서 페인트칠되거나 코팅된 표면을 통해 측정하고 에코-에코 모드에서 이중 요소 스타일 프로브를 사용하여 페인트의 두께를 제거할 수 있는 멀티 모드 두께 측정기로 강철, 알루미늄, 티타늄, 플라스틱, 세라믹, 유리 및 기타 우수한 초음파 도체와 같은 금속 및 비금속 재료의 두께를 매우 높은 분해능(0.01mm 또는 0.001인치)으로 측정할 수 있다.

DC-3000C Series 에코 모드 초음파 두께측정기 적용분야

	​ ​
△빌렛, H빔, 각봉	△강관, 주철관	△판재, 철판	△주물.주강제품	△합금강
	​ ​	​ ​	​ ​	​ ​
△석유화학산업	△상하수도분야	△스팀터빈분야	△금속가공분야	△조선산업분야

또한, 다양한 측정 데이터(DC-3000C: 표준, 최소값 측정 및 스캔/DC-3020C: 표준, 최소값, 차이, 평균, 한계 및 스캔)를 확인 할 수 있으며 인치 또는 밀리미터로 판독 값을 정확하게 표시한다.

DC-3000C Series 에코 모드 초음파 두께측정기(Ultrasonic Thickness Gage)는 T-E Mode(일반 모드)와 E-E Mode(에코 모드)의 두 가지 측정 모드가 제공되고 사용자는 요구 사항과 측정 환경에 따라 다른 측정 모드를 선택할 수 있다.

T-E Mode(일반 모드) 선택하면 모든 측정할 작업물의 두께에 따라 적합한 옵션 프로브를 사용할 수 있으며 사용자는 다음 측정 모드를 선택할 수 있다.
(1) 표준 측정: 일반적인 측정 요구 사항을 충족하는 현재 값을 표시한다.
(2) 최소 측정: 한 측정 중 지점을 표시하며 곡률 표면을 테스트하는 데 적합하거나 파이프라인의 두께 측정에 널리 사용되는 최소값을 얻어야 한다.
참고: 주철 또는 합금 재료를 측정할 때는 이 기능을 사용하지 않는 것이 좋다.
(3) 차이 모드(Difference mode): (DC-3020C): 사용자가 설정한 측정값과 기준값 간의 정확한 차이 값을 표시하여 두께가 허용 오차 내에 있는 합격 제품을 식별하기 위한 품질 검사에 적합하다.
(4) 평균 모드(Average mode): (DC-3020C): 2~9개 측정 지점의 평균값을 제공하고 평평한 표면을 테스트하는 데 적합하다.
(5) 제한 설정(Limitation settin): (DC-3020C): 상한과 하한을 설정하고, 측정된 두께가 사전 설정된 한계를 초과하면 표시하고 알람을 제공한다. 이 측정 모드는 차등 모드보다 널리 사용된다.
스캔: 고온 표면의 시험편 두께를 측정하는 데 사용할 수 있으며 게이지는 빠른 측정마다 알람을 울립린다. 그리고 측정이 완료되면 모든 측정된 두께를 표시한다.

E-E Mode(에코 모드)를 선택하면 프로브 D5301만 사용할 수 있으며 에코 모드 기능을 사용하면 두 개의 연속적인 백월 에코(back wall echoes) 사이에서 측정할 수 있다. 따라서 E-E 옵션을 잘 사용하면 코팅 또는 페인팅 두께(최대 2mm)를 통해 측정하여 실제 금속 두께만 측정할 수 있다.

(1) DC-3000C Series 에코 모드 초음파 두께측정기 프로브 선택
사용자는 측정할 작업물의 두께에 따라 적합한 옵션 프로브를 사용할 수 있으며 사용자는 다음 측정 모드를 선택할 수 있다.

• 초음파 두께측정기(Ultrasonic Thickness Gage)의 두께측정은 Probe로 부터 맥 충 초음파가 점착제(oil)를 통해서 시편에 도달하여 일부분이 물체표면에 반사 되어 돌아오고 Probe는 물체 밑 부분에서 반사 되여 오는 회 음파를 받아서 정확하게 초음파의 왕복시간을 계산하여 모니터에 수치로 나타낸다.
• 초음파 두께측정기는 사용 환경 및 재질에 규격에 따라 측정하고자하는 대상에 따라 몇 종류의 프로브(Probe)가 이용 되므로 용도에 따라 프로브를 선정하여 사용하여야 한다.
• 주 의: 휴대용 디지털 초음파 두께측정기(Ultrasonic Thickness Gage)의 사용에 았어 Probe에 강한 충격을 주지 않아야 하며 Probe를 꽂을 때 금속 Probe를 축 방향으로 밀어 삽입하고 반드시 금속 Probe를 비틀면서 넣으면 안 되며 비틀면서 넣을 경우 탐침의 전선이 파괴될 수 있으므로 주의 해야한다.

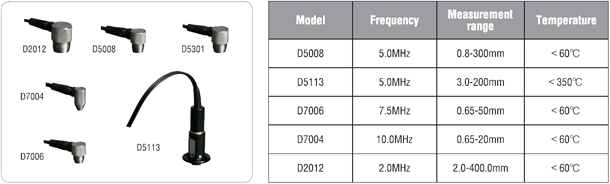

DC-3000C Series 초음파 두께측정기 옵션 프로브
형식	옵션구분	주파수	측정범위	Temp.

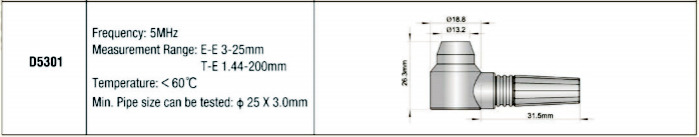

D5301	Standard	5.0MHz	※ E-E Mode(에코 모드)3.0~25mm T-E Mode(일반 모드) 1.44~200mm	<60℃
D5008	Optional	5.0MHz	T-E Mode(일반 모드) 0.8～300mm	<60℃
D7006	Optional	7.5MHz	T-E Mode(일반 모드) 0.65～50mm	<60℃
D7004	Optional	10.0MHz	T-E Mode(일반 모드) 0.65～20mm	<60℃
D2012	Optional	2.0MHz	T-E Mode(일반 모드) 2.0～400mm	<60℃
D5113	Optional	5.0MHz	T-E Mode(일반 모드) 2.0～200mm	<350℃

DC-3000C Series 초음파 두께측정기 옵션 프로브 Application
Type	Application
D5301	코팅 또는 페인팅을 통한 두께 측정(E-E) 및 일반 측정(T-E)에 사용
D5008	예를 들어 측정 표면이 평평하거나 곡률이 크거나 작업물의 두께가 50mm보다 큰 경우와 같이 많은 측정에 일반적으로 사용
D7006	얇은 벽 두께와 작은 곡률 표면 측정에 사용
D7004	얇은 벽 두께와 작은 곡률 표면 측정에 사용
D2012	주철과 같은 거친 입자 측정에 사용
D5113	온도가 350℃ 미만일 때 두께 측정에 사용

(2) DC-3000C Series 에코 모드 초음파 두께측정기 기술 사양

DC-3000C Series 에코 모드 초음파 두께측정기 기술 사양
Measurement range	T-E : 0.65mm～400.00mm / E-E: 3.00mm～25.00mm
Resolution 0	.01mm(0.001〞), 0.1mm (0.01〞)
Velocity range	1000m/s～9999m/s
Measurement rate	4 /s and 10/s in fast mode
Average mode	2 to 9 times average measurement
Limited setting	With Low-high indication and alarm
Measuring Units	mm / inch
Memory (DC-3020C)	Memory of 5,200 readings with location number
Data output(DC-3020C)	USB to PC
Display	320×240 TFT Color LCD
Battery	2 x AA Batteries
Operating temperature	-20℃～+50℃
Measuring temp.	-20℃～+350℃(according to the probes)
Dimensions	133mm（L）×75mm（W）×29mm（H）
Weight	0.26kg (including batteries)

(3) DC-3000C Series 에코 모드 초음파 두께측정기 Packing List
* Main Unit
* Standard 5MHZ probe D5301
* 75ML Couplant
* Build-in calibration block
* Cable (DC-3020C)
* Carrying case
* Operating manual
* Certificate



E-E Mode(에코 모드)를 사용하여 코팅 또는 페인팅 두께(최대 2mm)를 통해 측정하여 실제 금속 두께만 측정이 가능한 DC-3000C Series 에코 모드 초음파 두께측정기 공동구매 가격은 저장 기능이 없는 DC-3000C는 1,600,000원(VAT별도)이고 저장 기능과 평균, 차이, 제한 값 기능이 있는 DC-3020C는 1,800,000원(VAT별도)으로 공급될 예정이다.

제품문의; 메탈넷코리아 무역사업부문
TEL: 041-675-5037  FAX: 041-675-0280
http://www.businessline.co.kr
